அறிமுகம்

இந்த Practical Electronics பதிவில், “லாஜிக் கேட் (Logic Gate) பரிசோதனைகளைச் செய்யத் தேவையான 10 முக்கிய ஆய்வக கருவிகள்” பற்றி விரிவாகப் பார்க்கப் போகிறோம். டிஜிட்டல் எலக்ட்ரானிக்ஸ் ஆய்வகங்களில் (Digital Electronics Labs) லாஜிக் கேட் பரிசோதனைகளை மேற்கொள்ள தேவையான கருவிகள் மற்றும் கூறுகள் என்னென்ன என்பதையும், அவற்றின் உதவியுடன் லாஜிக் செயல்பாடுகளை (Logic Functions) உண்மை அட்டவணைகள் (Truth Tables) மூலம் எவ்வாறு சரிபார்ப்பது என்பதையும் அறிந்துகொள்வோம்.

டிஜிட்டல் எலக்ட்ரானிக்ஸ் என்பது பெரும்பாலான நவீன மின்னணு சாதனங்களின் அடித்தளமாகும். டிஜிட்டல் சுற்றுகளை (Digital Circuits) உருவாக்கப் பயன்படுத்தப்படும் அடிப்படை கட்டமைப்புகள் லாஜிக் கேட்களாகும். மின்னணுவியல் ஆய்வகங்களில், மாணவர்கள் இந்த லாஜிக் கேட்கள் எவ்வாறு செயல்படுகின்றன என்பதைப் புரிந்துகொள்வதற்கும், அவற்றின் லாஜிக் செயல்பாடுகளை உண்மை அட்டவணைகள் மூலம் உறுதிப்படுத்துவதற்கும் நடைமுறைப் பரிசோதனைகளை மேற்கொள்கிறார்கள்.

ஆய்வக உபகரணங்களாகப் பயன்படுத்தப்படும் இந்த 10 எளிய கருவிகளின் உதவியுடன் சிறிய சுற்றுகளை உருவாக்கும்போது, வெவ்வேறு உள்ளீட்டு (Input) சிக்னல்கள் எவ்வாறு குறிப்பிட்ட வெளியீட்டு (Output) முடிவுகளை உருவாக்குகின்றன என்பதை மாணவர்களும், எலக்ட்ரானிக்ஸ் கற்கும் தொடக்கநிலையினரும் நேரடியாகக் காண முடியும்.

இத்தகைய செய்முறைப் பரிசோதனைகள் டிஜிட்டல் சுற்றுகளின் செயல்பாட்டை எளிதாகப் புரிந்துகொள்ள உதவுகின்றன. மேலும், கோட்பாட்டு அறிவுக்கும் (Theory) உண்மையான மின்னணு சுற்றுகளின் நடத்தைக்கும் (Practical Behaviour) இடையே தொடர்பை ஏற்படுத்துகின்றன.

டிஜிட்டல் எலக்ட்ரானிக்ஸ் என்பது கிட்டத்தட்ட அனைத்து நவீன மின்னணு சாதனங்களின் அடிப்படையாகும். நாம் தினசரி பயன்படுத்தும் பல சாதனங்கள்—கால்குலேட்டர்கள் (Calculators), கணினிகள் (Computers), மொபைல் போன்கள் (Mobile Phones), டிஜிட்டல் கடிகாரங்கள் (Digital Clocks) போன்றவை—டிஜிட்டல் சுற்றுகளின் அடிப்படையிலேயே செயல்படுகின்றன. இந்த சுற்றுகள் தகவல்களை செயலாக்க (Process) லாஜிக் கேட்களைப் பயன்படுத்துகின்றன.
லாஜிக் கேட்கள் பைனரி எண்களுடன் (Binary Numbers) செயல்படுகின்றன.

பைனரி அமைப்பில் இரண்டு மதிப்புகள் மட்டுமே உள்ளன:
0
1
இந்த இரண்டு எண்கள் பின்வருவனவற்றைக் குறிக்கின்றன:
LOW (0) மின்னழுத்த நிலை
HIGH (1) மின்னழுத்த நிலை

மின்னணுவியல் ஆய்வகங்களில், மாணவர்களும் தொடக்கநிலையினரும் இந்த 10 முக்கிய ஆய்வக கருவிகளின் உதவியுடன் லாஜிக் கேட்கள் எவ்வாறு செயல்படுகின்றன என்பதைப் புரிந்துகொள்ள எளிய பரிசோதனைகளை மேற்கொள்கிறார்கள்.

இந்தப் பரிசோதனைகளில் அவர்கள் பின்வரும் கேட்களைச் சோதிக்கின்றனர்:

• AND Gate
• OR Gate
• NOT Gate
• NAND Gate
• NOR Gate
• XOR Gate
• XNOR Gate

இந்தப் பரிசோதனைகளை மேற்கொள்வதன் மூலம், உள்ளீடுகள் மாறும்போது வெளியீடு எவ்வாறு மாறுகிறது என்பதை அவர்கள் கவனிக்க முடியும். பின்னர், கிடைக்கும் முடிவுகள் அந்த கேட்டின் உண்மை அட்டவணையுடன் (Truth Table) ஒப்பிடப்படுகின்றன.

இந்தக் கட்டுரையில், லாஜிக் கேட் பரிசோதனைகளை மேற்கொள்ளவும், செய்முறை முடிவுகளிலிருந்து பெறப்படும் உண்மை அட்டவணைகளை சரிபார்க்கவும் தேவையான 10 முக்கிய ஆய்வக கருவிகளைப் பார்ப்போம்.
இந்தப் பரிசோதனைகளை வெற்றிகரமாகச் செய்ய, சில முக்கிய கருவிகளும் மின்னணு கூறுகளும் தேவைப்படுகின்றன. இவை மாணவர்கள் சுற்றுகளை உருவாக்கவும், உள்ளீடுகளை வழங்கவும், வெளியீடுகளைத் தெளிவாகக் காணவும் உதவுகின்றன.

இப்போது, லாஜிக் கேட் பரிசோதனைகளுக்குத் தேவையான மிக முக்கியமான கருவிகளைப் பார்ப்போம்.

1. Breadboard

Breadboard

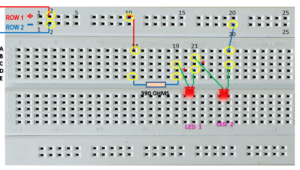

Breadboard என்பது மின்னணு பரிசோதனைகளில் அதிகமாகப் பயன்படுத்தப்படும் கருவிகளில் ஒன்றாகும். இது

சால்டரிங் (Soldering) செய்யாமல் மின்னணு சுற்றுகளை உருவாக்க அனுமதிக்கிறது. கூறுகளை Breadboard-இல் உள்ள துளைகளில் எளிதாகச் செருகி, கம்பிகளின் உதவியுடன் இணைக்கலாம்.

Breadboard-இன் முக்கிய நன்மைகள்:

• சுற்றுகளை விரைவாக உருவாக்கலாம்
• இணைப்புகளை எளிதாக மாற்றலாம்
• கூறுகளை மீண்டும் பயன்படுத்தலாம்
• சோதனை மற்றும் கற்றலுக்கு மிகவும் ஏற்றது
• மாணவர்கள் IC-கள், Resistors, LEDs மற்றும் கம்பிகளை Breadboard-இல் பொருத்தி பல்வேறு லாஜிக் கேட் சுற்றுகளை உருவாக்கலாம்.

2. Logic Gate ICs

Logic Gate ICs (Integrated Circuits)
இந்த 10 முக்கிய ஆய்வக கருவிகளில், பரிசோதனையின் மிக முக்கியமான கூறு Logic Gate IC ஆகும்.
IC (Integrated Circuit) என்பது ஒன்று அல்லது அதற்கு மேற்பட்ட லாஜிக் கேட்களை உள்ளடக்கிய சிறிய மின்னணு சிப் ஆகும். ஒவ்வொரு IC-யும் ஒரு குறிப்பிட்ட லாஜிக் செயல்பாட்டைச் செய்கிறது.
டிஜிட்டல் எலக்ட்ரானிக்ஸ் ஆய்வகங்களில் பொதுவாகப் பயன்படுத்தப்படும் சில லாஜிக் கேட் IC-கள்:

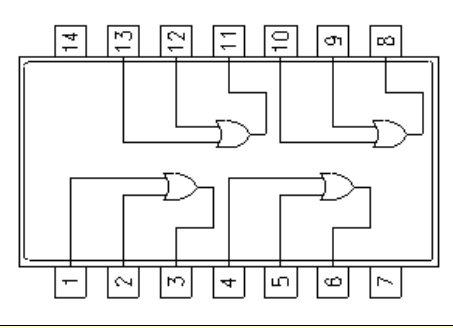

• 7408 IC – AND Gate
• 7432 IC – OR Gate
• 7404 IC – NOT Gate
• 7400 IC – NAND Gate
• 7402 IC – NOR Gate
• 7486 IC – XOR Gate

இந்த IC-கள் பரவலாகப் பயன்படுத்தப்படும் 7400 Series குடும்பத்தைச் சேர்ந்தவை. இந்த IC-கள் பொதுவாக 5V மின்விநியோகத்தில் செயல்படுகின்றன.
பல்வேறு Input Combination-களை வழங்குவதன் மூலம், மாணவர்கள் வெளியீட்டை கவனித்து, அது Truth Table-இல் எதிர்பார்க்கப்படும் முடிவுடன் பொருந்துகிறதா என்பதைச் சரிபார்க்கலாம்.

3. Regulated 5V Power Supply

டிஜிட்டல் IC-கள் சரியாக செயல்பட நிலையான DC மின்னழுத்தம் தேவைப்படுகிறது. இந்த 10 முக்கிய ஆய்வக கருவிகளில் Power Source ஒரு அத்தியாவசிய கூறாகும்.
பெரும்பாலான TTL Logic IC-களுக்கு 5V Regulated Power Supply தேவைப்படுகிறது.
Regulated Power Supply:
மின்னழுத்தத்தை நிலையாக வைத்திருக்கிறது
IC சேதமடைவதைத் தடுக்கிறது
மின்னழுத்தம் அதிகமாக மாறினால், சுற்று சரியாக இயங்காமல் போகலாம்.
பல ஆய்வகங்களில் 5V மின்விநியோகம் பின்வருவனவற்றின் மூலம் வழங்கப்படுகிறது:
Bench Power Supply

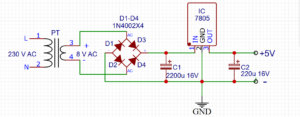

IC 7805 பயன்படுத்திய Voltage Regulator Circuit
துல்லியமான பரிசோதனை முடிவுகளைப் பெற நிலையான மின்விநியோகம் மிகவும் முக்கியமானது.

4. Connecting Wires (Jumper Wires)

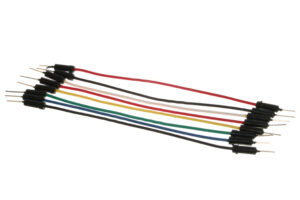

Connecting Wires அல்லது Jumper Wires, Breadboard-இல் உள்ள பல்வேறு பகுதிகளை இணைக்கப் பயன்படுத்தப்படுகின்றன.
இவை:
IC Pin-களை Power Supply-க்கு இணைக்க
Input Signal வழங்க
LED-களை Output Pin-களுடன் இணைக்க
Logic Gate Circuit-ஐ முழுமையாக்க
உதவுகின்றன.
நல்ல தரமான Jumper Wires சரியான மின்தொடர்பை உறுதி செய்து, பரிசோதனைகளில் ஏற்படும் தவறுகளை குறைக்கின்றன.

5. Input Switches

ஒரு Logic Gate-ஐ சோதிக்க பல்வேறு Input Combination-களை வழங்க வேண்டும்.
இதற்காக பொதுவாகப் பயன்படுத்தப்படுபவை:
Toggle Switches
Push Buttons
Logic Input Switches
இந்த Switch-கள் இரண்டு Logic நிலைகளை உருவாக்க உதவுகின்றன:
Logic 0 (LOW) → சுமார் 0V
Logic 1 (HIGH) → சுமார் 5V
Switch-களின் நிலையை மாற்றுவதன் மூலம், மாணவர்கள் Logic Gate-இன் அனைத்து Input Combination-களையும் சோதிக்க முடியும்.

6. LED Indicators

LED (Light Emitting Diode) கள் Logic Gate-இன் Output-ஐக் காட்டப் பயன்படுத்தப்படுகின்றன.
இவை வெளியீட்டை எளிமையான காட்சி வடிவில் (Visual Indication) காட்டுகின்றன.
Output HIGH (Logic 1) ஆக இருந்தால் → LED ஒளிரும்
Output LOW (Logic 0) ஆக இருந்தால் → LED அணைந்தே இருக்கும்
இதனால் தொடக்கநிலையினரும் Gate-இன் செயல்பாட்டை எளிதாகப் புரிந்துகொள்ள முடியும்.

7. Current Limiting Resistors



LED-களை IC-யின் Output-க்கு நேரடியாக இணைக்கக் கூடாது.
அதிக மின்பாய்ச்சி LED வழியாக சென்றால் அது சேதமடையக்கூடும்.
இதனைத் தடுக்க LED-உடன் Series-ஆக ஒரு Current Limiting Resistor பயன்படுத்தப்படுகிறது.
பொதுவாகப் பயன்படுத்தப்படும் Resistance மதிப்புகள்:
220Ω
470Ω
1kΩ (1000 Ohms)
இந்த Resistors LED-ஐ பாதுகாத்து, சுற்றில் பாதுகாப்பாக செயல்பட உதவுகின்றன.

8. Logic Probe அல்லது Digital Multimeter / DC Voltmeter

சில நேரங்களில் சுற்றின் பல்வேறு பகுதிகளில் உள்ள மின்னழுத்தத்தை அளவிட வேண்டியிருக்கும்.
இதற்குப் பயன்படுத்தப்படுபவை:
Logic Probe
Digital Multimeter
DC Voltmeter
இந்த கருவிகள் ஒரு Signal:
Logic HIGH (1) ஆக உள்ளதா?
Logic LOW (0) ஆக உள்ளதா?
என்பதைத் தெரிந்துகொள்ள உதவுகின்றன.
அளவீட்டு கருவிகளைப் பயன்படுத்துவதால் பரிசோதனையின் துல்லியம் அதிகரிக்கிறது.

9. Observation Table அல்லது Truth Table Sheet

பரிசோதனை செய்யும் போது, மாணவர்கள் தங்கள் முடிவுகளை ஒரு அட்டவணையில் பதிவு செய்ய வேண்டும்.
இந்த அட்டவணையில் இடம்பெறுவது:
Input Combination-கள்
அதற்குரிய Output-கள்
உதாரணமாக, இரண்டு Input கொண்ட AND Gate-இன் Truth Table பின்வருமாறு இருக்கும்:
A     B     Y
0    0     0
0    1      0
1    0      0
1    1       1

பரிசோதனை முடிந்தபின், பெறப்பட்ட Output-கள் இந்த Truth Table-உடன் ஒப்பிடப்படுகின்றன.
இரண்டும் பொருந்தினால், அந்த Gate-இன் Logic Function சரியாக உறுதிப்படுத்தப்பட்டுள்ளது என்று கூறலாம்.

10. Digital IC Trainer Kit

பல மேம்பட்ட ஆய்வகங்களில் பரிசோதனைகளை எளிதாகச் செய்ய Digital IC Trainer Kit பயன்படுத்தப்படுகிறது.
எங்கள் 10 முக்கிய ஆய்வக கருவிகள் பட்டியலில் இது மிகவும் முக்கியமான ஒன்றாகும்.
ஒரு Trainer Kit பொதுவாக பின்வருவனவற்றைக் கொண்டிருக்கும்:
Built-in Power Supply
Input Switches
LED Output Indicators
IC Sockets
Breadboard Area
இதனால் மாணவர்கள் Logic Gate சுற்றுகளை விரைவாக அமைத்து சோதிக்க முடியும்.

பரிசோதனையை மேற்கொள்ளும் படிகள்
தேவையான அனைத்து கருவிகளும் தயாராக இருந்தால், பின்வரும் எளிய படிகளின் மூலம் பரிசோதனையை மேற்கொள்ளலாம்:
தேவையான Logic Gate IC-யை Breadboard அல்லது Trainer Kit-இல் பொருத்தவும்.
IC-க்கு 5V Power Supply இணைக்கவும்.
Switch-களைப் பயன்படுத்தி Input Combination-களை வழங்கவும்.
LED அல்லது அளவீட்டு கருவிகளின் மூலம் Output-ஐ கவனிக்கவும்.
முடிவுகளை Observation Table-இல் பதிவு செய்யவும்.
Standard Truth Table-உடன் ஒப்பிடவும்.
Output-கள் Truth Table-உடன் பொருந்தினால், அந்த Logic Gate-இன் செயல்பாடு வெற்றிகரமாக உறுதிப்படுத்தப்பட்டுள்ளது என்று கூறலாம்.

முடிவுரை

டிஜிட்டல் எலக்ட்ரானிக்ஸ் கற்றலில் Logic Gate பரிசோதனைகள் மிகவும் முக்கியமானவை. இவை டிஜிட்டல் சுற்றுகள் உண்மையில் எவ்வாறு செயல்படுகின்றன என்பதை மாணவர்கள் புரிந்துகொள்ள உதவுகின்றன.
Breadboard, IC-கள், Power Supply, Switch-கள், LEDs மற்றும் அளவீட்டு கருவிகள் போன்ற இந்த 10 முக்கிய ஆய்வக கருவிகளின் உதவியுடன், மாணவர்கள் எளிதாக சுற்றுகளை உருவாக்கி அவற்றின் செயல்பாட்டை நேரடியாகக் கவனிக்க முடியும்.
இந்தப் பரிசோதனைகள் தொடக்கநிலையினருக்கு:
Binary Logic
Truth Tables
Digital Circuits-இன் செயல்முறை
போன்ற அடிப்படை கருத்துகளை தெளிவாகப் புரிந்துகொள்ள உதவுகின்றன.
நடைமுறைப் பரிசோதனைகள் மூலம், கோட்பாட்டுக்கும் உண்மையான மின்னணு சுற்றுகளுக்கும் இடையிலான இடைவெளி குறைகிறது. இதனால் டிஜிட்டல் எலக்ட்ரானிக்ஸ் கற்றல் எளிதாகி, நவீன டிஜிட்டல் தொழில்நுட்பங்களுடன் பணியாற்ற மாணவர்கள் சிறப்பாகத் தயாராகிறார்கள்.
எங்களுடைய நடைமுறைப் பரிசோதனைகளில், மேற்கூறிய கருவிகள் மற்றும் உபகரணங்களில் அனைத்தையோ அல்லது பரிசோதனையின் தேவைக்கேற்ப சிலவற்றையோ பயன்படுத்தலாம்.
